 Хотя термины «провод» и «кабель» часто используются взаимозаменяемо, провод — это электрический проводник, а кабель — это группа проводов или проводников, заключенных в оболочку.
Национальный электротехнический кодекс и местные строительные нормы регулируют типы проводов и кабелей, которые можно использовать в определенных электрических приложениях, а также способы их установки.
Проконсультируйтесь с местным строительным инспектором перед началом любого проекта электропроводки и обязательно получите необходимые разрешения.
Когда ваша работа будет завершена, всегда проверяйте ее, чтобы убедиться, что она соответствует местным нормам, чтобы убедиться, что она была установлена безопасно.

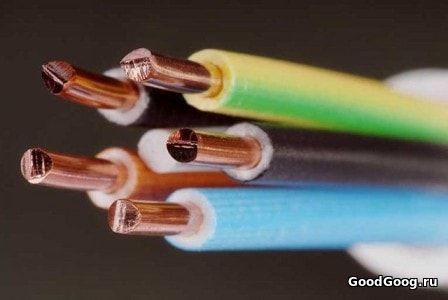

Электрический провод: Электрический проводник
Что такое электрический провод?
Как уже упоминалось выше, провод — это электрический компонент, который помогает передавать электрическую энергию. Цвет провода указывает, что он может безопасно нести.
Белая изоляция: обычно считается нейтральной, но иногда может использоваться в качестве горячего проводника в определенных ситуациях, например, в коммутационных петлях.
- Зеленая изоляция и голая медь: заземляющий провод
- Все остальные цвета изоляции: токоведущая горячая проволока
- Электрические провода с разными характеристиками
Жесткость или гибкость провода зависит от количества медных проводов, из которых он состоит.
Таким образом, лески с одной толстой нитью получаются более жесткими, чем с несколькими нитями.
Гибкий провод более удобен в обращении и облегчает работу в установках, заглубленных в стену, и при наличии колен.
Гибкий электрический провод
Если вы собираетесь делать новый монтаж в соседнем районе или если провода были проложены давно, их сечения тоньше, чем они соответствуют наличию большего количества оборудования, подключенного к электросети, то если вам необходимо следовать совету предоставленный специалистами, используйте гибкий электрический провод для вашей новой установки!
Жесткий электрический провод
Если установка в вашем доме уже была сделана с цельным кабелем и у вас до сих пор не было проблем, вы можете продолжать его использовать.
Как проверить целостность электрического провода мультиметром?
Это устройство не только сообщает нам, есть ли напряжение, но и дает нам точное значение напряжения, которое проходит через указанное нами место.
Мультиметр может измерять различные электрические величины, поэтому настоятельно рекомендуется уметь им правильно пользоваться, чтобы избежать ненужных поломок.
Модель тестера напряжения всегда должна быть хорошего качества, так как она будет проверять электричество на нашем рабочем месте, поэтому нам нужен макстмум надежности.
С помощью мультиметра мы можем увидеть напряжение между фазой и нейтралью (в случае однофазного напряжения) и между самими фазами (в случае двухфазного или трехфазного напряжения).
Измерить непрерывность с помощью цифрового мультиметра легко, выполнив следующие действия:
- Поверните циферблат в режим проверки целостности цепи (символ проверки целостности цепи, символы мультиметра).
Скорее всего, она находится в точке на сфере рядом с функцией сопротивления (Ω). При отсоединенных измерительных проводах на дисплее мультиметра могут отображаться OL и Ω.
- Вставьте черный щуп в разъем COM.
- Вставьте красный наконечник в разъем VΩ .
- Отключив цепь, подключите измерительные провода к тестируемому компоненту.
Положение измерительных проводов не имеет значения. Обратите внимание, что может потребоваться изолировать компонент от других компонентов схемы.
Цифровой мультиметр издает звуковой сигнал, если обнаружен полный путь (непрерывность). Если цепь разомкнута (переключатель в выключенном положении), мультиметр не подаст звуковой сигнал.
Как измерить обрыв цепи мультиметром без звука?
Если на дисплее отображается сопротивление 0, значит, цепь исправна, если, наоборот, отображается OL, значит, цепь разорвана.
Когда вы закончите, выключите мультиметр, чтобы продлить срок службы батареи.
Что можно измерить с помощью этого теста:
- Исправен предохранитель или перегорел.
- Проверьте проводники, если они открыты или закорочены.
- Правильная работа переключателей.
- Пути цепи.
Как понять, что электрический провод перерезан?
Найдите два конца и мультиметром в положении «Ом» посмотрите на сопротивление.
Он должен быть на «0» Ом. Если сопротивление меняется или больше, то провод почти перерезан.
Если провод горячий, а мультиметр показывает «I.», то обрыв. Вы должны знать, где он обрезан.
Чтобы узнать место разреза, хитрость заключается в том, чтобы разделить кабель на секции, еще не разрезая его. Найдите промежуточные соединения, освободите их и повторите проверку.
Купить провод в Красноярске с доставкой можно в любое удобное время.
Что такое электрический кабель?
Для чего используется электрический кабель?
Электрический кабель представляет собой группу изолированных проводников. Кабели охватывают находящиеся внутри провода, которые проходят рядом и склеиваются, скручены или скручены. Они формируются по количеству нитей и в соответствии с их калибром.
Применение электрического кабеля разнообразно:
- Строительная проводка для электроснабжения,
- Дальняя связь под водой,
- В электронных устройствах для питания и сигналов,
- Передача энергии, кабельная передача и т.д.
Как найти электрический кабель в стене?
Кабели спрятаны в стенах, чтобы изолировать их от инструментов и людей.
Сверление стен снимает эту защиту. Поиск скрытых проводов в стенах на самом деле является простой задачей с помощью кабельного искателя, и он не только защищает ваше здоровье и энергию, но и может сэкономить вам дорогостоящие счета за ремонт.
- Ищите очевидные электрические знаки, такие как розетки, настенные светильники и выключатели.
Можно с уверенностью предположить, что каждый питается, поэтому к нему должны быть провода.
- Найдите вероятные пути проводки между розетками, выключателями и светильниками.
Например, выключатель, управляющий светильником, установленным на стене на несколько метров выше, вероятно, соединен с ней прямым кабелем.
От их обнаружения в этих районах увеличиваются возможности быстрого определения местоположения основных кабельных трасс.
Держите извещатель чувствительной поверхностью к стене в любом удобном месте.
Ради эффективности рекомендуется начать с того места, где, по вашему мнению, проходят кабели, или с одного конца стены, чтобы вы могли систематически исследовать ее.
Медленно перемещайте детектор по стене и ждите сигнала о том, что вы обнаружили провод.
Методы различаются, но большинство детекторов издают звуки или отображают мигающие огни. Отметьте место на стене.
Проследите полный маршрут каждого кабеля и отметьте стену по мере продвижения.
Если сигнал неожиданно исчезает, переместите детектор по кругу вокруг последней позиции на случай, если провод изменил направление.
Как обнаружить электрический кабель в земле?
Детектор кабеля, металла и дерева представляет собой многофункциональное устройство, надежно обнаруживающее электрические кабели в земле, помимо черных и цветных металлов или токопроводов, а также деревянные подконструкции.
Чтобы показать, как конструкция или воздуховод продолжает двигаться, устройство оснащено регулируемым лазерным нивелиром, который в сочетании с двумя встроенными спиртовыми уровнями также может использоваться в качестве вспомогательного средства для получения точных прямых углов во время сборки.
Чтобы детектор можно было точно выровнять даже на неровном полу, сзади встроены два независимых регулировочных колеса, с помощью которых можно компенсировать неровности в точке измерения.
|
